در دنیای پرشتاب صنعتی امروزی، کنترل و نظارت بر فشار در سیستم های هیدرولیک از اهمیت ویژه ای برخوردار است. یکی از ابزارهای کلیدی برای مدیریت بهتر این فشار، ترانسمیتر فشار هیدرولیک است. در این مقاله جامع، قصد داریم با زبانی ساده اما تخصصی، به تمامی جوانب ترانسمیتر فشار هیدرولیک بپردازیم تا بتوانید در کوتاه ترین زمان ممکن، اطلاعات کاملی پیرامون این قطعه مهم کسب کنید.
اهمیت اندازه گیری فشار در سیستم های هیدرولیک
سیستم های هیدرولیک تقریباً در تمامی صنایع سنگین، متوسط و حتی صنایع سبک حضور دارند. از خطوط تولید و ماشین آلات گرفته تا سیستم های ترمز و فرمان در خودروهای سنگین و حتی ماشین آلات راه سازی، همه و همه متکی به عملکرد صحیح و پایدار هیدرولیک هستند. در این میان، فشار هیدرولیک نقشی محوری ایفا می کند و هرگونه تغییر ناگهانی یا عدم تناسب این فشار می تواند تبعات جدی برای عملکرد و ایمنی سیستم به دنبال داشته باشد.
به همین دلیل، دانستن فشار دقیق و نظارت بر آن، امری حیاتی است. در گذشته، از گیج های مکانیکی برای نمایش فشار استفاده می شد؛ اما با پیشرفت فناوری، نیاز به ابزاری قابل اعتمادتر و دقیق تر، روزبه روز بیشتر احساس شد. اینجا بود که ترانسمیتر فشار هیدرولیک به عنوان راهکاری مدرن و کارآمد پا به عرصه گذاشت. ترانسمیتر فشار با تبدیل فشار هیدرولیک به سیگنال الکتریکی یا الکترونیکی، امکان اندازه گیری و مانیتورینگ لحظه ای فشار را فراهم می سازد. در این مقاله، ابتدا با چیستی ترانسمیتر فشار هیدرولیک آشنا می شویم و سپس ویژگی ها، کاربردها، نحوه انتخاب و نگهداری آن را بررسی خواهیم کرد.
بیشتر بخوانید: انواع فشارشکن هیدولیک + قیمت و راهنمای خرید
ترانسمیتر فشار هیدرولیک چیست؟
ترانسمیتر فشار هیدرولیک (Hydraulic Pressure Transmitter) وسیله ای است که وظیفه آن تبدیل فشار واردشده از سیال هیدرولیک به یک سیگنال خروجی قابل اندازه گیری (معمولاً الکتریکی) است. این قطعه با استفاده از سنسورهای خاصی که نسبت به تغییرات فشار حساس هستند، مقدار فشار موجود در خط هیدرولیک را دریافت کرده و سپس آن را به شکل سیگنال استاندارد – مثلاً ۴ تا ۲۰ میلی آمپر یا ۰ تا ۱۰ ولت – به واحد کنترل یا نشان دهنده منتقل می کند.
با این روش، اپراتورها یا سیستم های کنترل اتوماتیک می توانند همواره از میزان فشار در بخش های مختلف هیدرولیکی آگاه شوند و در صورت انحراف از محدوده مجاز، دست به اقداماتی نظیر تنظیم فشار، تخلیه سیستم یا قطع عملکرد بزنند. در حقیقت، ترانسمیتر فشار هیدرولیک نقش حیاتی «چشم الکترونیکی» را در سیستم های هیدرولیک ایفا می کند. اهمیت این دستگاه زمانی بیش از پیش مشخص می شود که بدانیم کوچک ترین انحراف در فشار هیدرولیک می تواند منجر به کاهش کیفیت محصول، توقف تولید، آسیب به قطعات یا حتی بروز حوادث ایمنی جدی شود

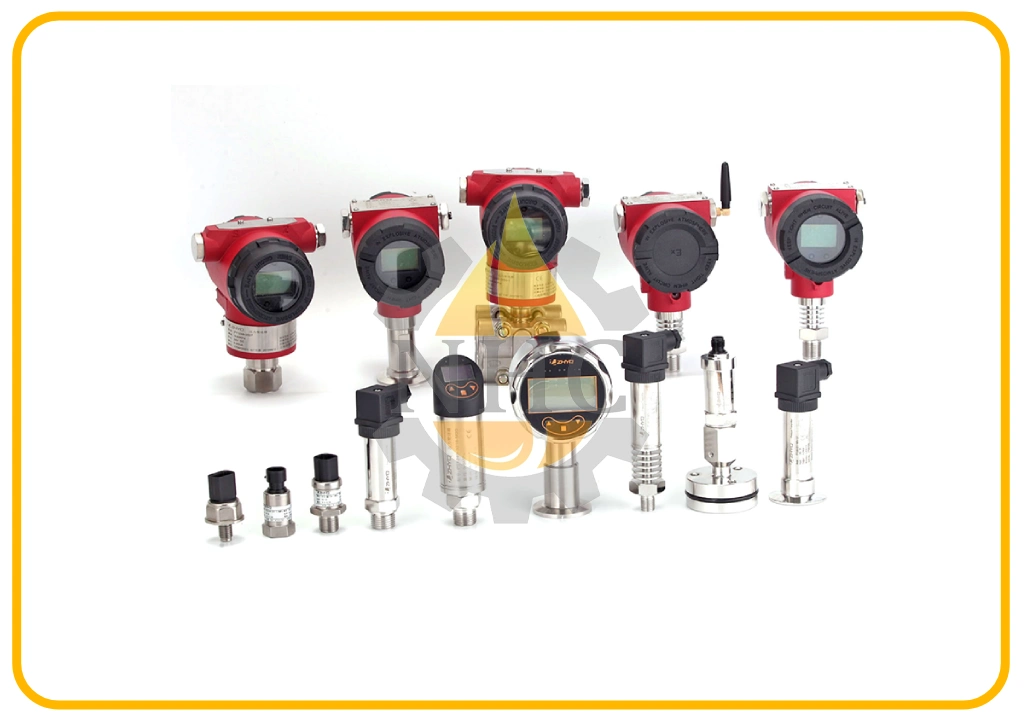

اجزای اصلی ترانسمیتر فشار هیدرولیک
یک ترانسمیتر فشار هیدرولیک معمولاً از چند بخش کلیدی تشکیل می شود که هر کدام نقش مهمی در عملکرد صحیح آن دارند:
- سنسور فشار : قلب اصلی این ابزار است. سنسور، تغییرات فشار سیال را تشخیص می دهد و متناسب با آن خروجی اولیه تولید می کند. سنسورهای مختلفی از جمله پیزوالکتریک، خازنی و مقاومتی (Strain Gauge) در ترانسمیترها به کار می روند.
- مدار تبدیل سیگنال: سیگنال خامی که از سنسور به دست می آید، اغلب بسیار ضعیف است و برای پردازش در سیستم های کنترل نیاز به تقویت یا فیلتر کردن دارد. این مدار وظیفه دارد سیگنال را به شکل استانداردی مثل ۴ تا ۲۰ میلی آمپر یا ولتاژ مشخص تبدیل کند.
- بدنه و اتصالات مکانیکی: بدنه ترانسمیتر معمولاً از فلزات مقاومی مثل استیل ضدزنگ ساخته می شود تا در برابر فشار و شرایط محیطی سخت دوام بیاورد. اتصالات مکانیکی نیز برای نصب ترانسمیتر روی خطوط لوله یا تجهیزاتی که نیاز به اندازه گیری فشار دارند، به کار می رود.
- درگاه خروجی: بخشی که سیگنال نهایی از آن خارج و به سیستم کنترل یا نمایشگر ارسال می شود. استانداردهای رایج شامل رزوه های مختلف برای اتصال به خطوط هیدرولیک و پورت های الکترونیکی برای خروجی سیگنال هستند.
با شناخت این اجزا بهتر می توانیم نحوه انتخاب و عیب یابی ترانسمیتر فشار هیدرولیک را درک کنیم و در صورت بروز مشکل، سریع تر اقدام نماییم. اگر قصد خرید پمپ دنده ای را دارید و نیاز به راهنمایی دارید به این صفحه مراجعه نمایید.
کاربردهای ترانسمیتر فشار هیدرولیک در صنایع
کاربردهای ترانسمیتر فشار هیدرولیک بسیار گسترده اند و تقریباً در هر صنعتی که از سیستم های هیدرولیک برای انتقال نیرو یا حرکت استفاده می کند، جایگاهی ویژه دارد. در ادامه به برخی از مهم ترین کاربردها اشاره می کنیم:
1. صنایع خودروسازی: از خطوط تولید قطعات خودرو گرفته تا سیستم های مونتاژ رباتیک، نظارت بر فشار روغن و سیالات هیدرولیک برای تضمین کیفیت قطعات و ایمنی تجهیزات حیاتی است. ترانسمیترهای فشار در این خطوط به صورت لحظه ای میزان فشار را گزارش می دهند.
2. ماشین آلات سنگین و راه سازی: بیل های مکانیکی، لودرها و سایر ماشین آلات راه سازی همگی متکی بر قدرت هیدرولیک هستند. نظارت مداوم بر فشار در این دستگاه ها از خرابی قطعات گران قیمت و توقف ناگهانی کار جلوگیری می کند.
3. صنایع نفت، گاز و پتروشیمی: در این صنایع، فشار سیال می تواند به شدت بالا باشد و نوسانات آن نیز خطرناک است. به همین دلیل، استفاده از ترانسمیتر فشار هیدرولیک با مقاومت در برابر خوردگی و ایمنی بالا، امری ضروری محسوب می شود.
4. صنایع تولید فولاد و ریخته گری: سیستم های هیدرولیک در خطوط نورد و ریخته گری تحت فشار بالا کار می کنند. هرگونه اختلال در فشار می تواند منجر به تولید محصول معیوب و هدررفت مواد اولیه شود.
5. صنایع دریایی و کشتی سازی: در تجهیزات دریایی که معمولاً در معرض رطوبت و خوردگی هستند، استفاده از ترانسمیتر فشار هیدرولیک مقاوم و قابل اعتماد اهمیت دوچندانی دارد تا سیستم های هیدرولیک کشتی ها و سکوهای دریایی به درستی کار کنند.
به طور خلاصه، هر جا که بحث انتقال نیرو با استفاده از روغن یا سیال هیدرولیک مطرح باشد، حضور یک ترانسمیتر فشار هیدرولیک برای پایش و کنترل دقیق فشار الزامی است.
نحوه انتخاب ترانسمیتر فشار هیدرولیک مناسب
انتخاب ترانسمیتر فشار هیدرولیک، نیازمند توجه به چندین فاکتور مهم است که شناخت درست آنها، هم طول عمر دستگاه را افزایش می دهد و هم از تحمیل هزینه های اضافی ناشی از خرابی یا عدم دقت اندازه گیری جلوگیری می کند. در این بخش به مهم ترین معیارهای انتخاب اشاره می کنیم:
- رنج فشار : قبل از هر چیز، باید محدوده فشاری که قرار است اندازه گیری شود را تعیین کنید. ترانسمیتر انتخابی باید قادر باشد بیشترین فشار کاری سیستم هیدرولیک را تحمل کرده و هم زمان در محدوده پایینی نیز دقت قابل قبولی داشته باشد.
- دقت و حساسیت: دقت بالا در صنایع حساس مانند هوافضا، پتروشیمی و پزشکی اهمیت فراوانی دارد. اگر خطای ترانسمیتر بیش از حد مجاز باشد، ممکن است باعث افزایش هزینه های تولید و حتی صدمات جدی به تجهیزات شود.
- خروجی سیگنال: رایج ترین سیگنال های خروجی ترانسمیترها شامل ۴ تا ۲۰ میلی آمپر، ۰ تا ۱۰ ولت و گاهی سیگنال های دیجیتال (مثل Modbus) هستند. انتخاب نوع سیگنال بستگی به سیستم کنترل و نیاز پروژه دارد.
- جنس بدنه و سازگاری با محیط: اگر محیط کاری خورنده یا دمای بسیار بالا (یا پایین) باشد، باید ترانسمیتری با بدنه مقاوم و آب بندی مناسب انتخاب نمایید تا از خوردگی یا نفوذ مایعات به داخل قطعه جلوگیری شود.
- استانداردها و گواهینامه ها: در برخی صنایع حساس، ترانسمیتر فشار هیدرولیک باید دارای گواهینامه های خاصی مثل ATEX یا CE باشد تا از نظر ایمنی و کیفیت تأیید شده باشد.
با در نظر گرفتن این معیارها و مشاوره با کارشناسان مربوطه، می توانید مطمئن شوید که ترانسمیتر فشار انتخابی، کارایی و دوام لازم را برای پروژه شما دارد. همپنین اگر نیاز به خرید شیر برقی هیدرولیک دارید نیز می توانید با کارشناسان ما تماس گرفته و پاسخ سوالات خود را دریافت کنید.
تعمیر و نگهداری ترانسمیترهای فشار هیدرولیک
هرچند ترانسمیترهای فشار هیدرولیک دستگاه هایی نسبتاً بادوام هستند، اما نگهداری و تعمیر مناسب آنها باعث می شود دقت اندازه گیری در طول زمان حفظ شود و هزینه های خرابی کاهش پیدا کند. در ادامه چند نکته کاربردی ذکر می شود:
- کالیبراسیون دوره ای: با گذشت زمان و تحت تأثیر نوسانات فشار و عوامل محیطی، ممکن است دقت ترانسمیتر تغییر کند. توصیه می شود حداقل سالی یک بار (یا بنابر توصیه سازنده) کالیبراسیون آن انجام شود.
- بازرسی چشمی و پاکسازی منظم: بدنه و اتصالات ترانسمیتر باید به صورت دوره ای بررسی و تمیز شود. نشتی روغن یا آلودگی می تواند روی دقت و عملکرد دستگاه اثر منفی بگذارد.
- بررسی اتصالات الکتریکی: اطمینان حاصل کنید که سیم کشی و کانکتورها در شرایط سالمی قرار دارند. وجود هرگونه لرزش یا شل بودن اتصالات می تواند سیگنال خروجی را مختل کند.
- تعویض قطعات فرسوده: اگر سنسور داخلی ترانسمیتر یا اجزای دیگر فرسوده شدند، بهتر است در اولین فرصت تعویض شوند. استفاده از قطعات غیر اصل یا دست دوم می تواند مشکلات بعدی را تشدید کند.
با اجرای این روش های نگهداری پیشگیرانه، می توانید عمر مفید ترانسمیتر خود را به حداکثر برسانید و ریسک خرابی های ناگهانی را به حداقل کاهش دهید.
نکات ایمنی در استفاده از ترانسمیتر فشار هیدرولیک
استفاده از ترانسمیتر فشار هیدرولیک نیازمند رعایت یک سری نکات ایمنی است تا هم پرسنل در امان باشند و هم خود سیستم کمترین آسیب را ببیند:
- قطع جریان فشار قبل از نصب و جداسازی: قبل از این که بخواهید ترانسمیتر را نصب یا باز کنید، ابتدا مسیر هیدرولیک را تخلیه و فشار را به صفر برسانید. انجام کار در حضور فشار بالا می تواند بسیار خطرناک باشد.
- استفاده از ابزار مناسب: برای نصب ترانسمیتر فشار باید از ابزار و آچارهای مناسب استفاده شود تا بدنه یا اتصالات رزوه ای آسیب نبینند. ضربه زدن یا اعمال نیروی بیش از حد ممکن است سنسور داخلی را هم تخریب کند.
- رعایت استانداردهای الکتریکی: اگر ترانسمیتر برق دار است، حتماً به ولتاژ تغذیه و پلاریته سیم ها توجه کنید. اتصال اشتباه سیم ها می تواند بلافاصله دستگاه را بسوزاند یا باعث خطای اندازه گیری شود.
- پوشش حفاظتی در محیط های خطرناک: در مناطقی که امکان انفجار یا انتشار گازهای سمی وجود دارد، ترانسمیتر باید دارای پوشش حفاظتی و گواهینامه های ضدانفجار باشد. این گواهینامه ها تضمین می کنند که تجهیزات الکتریکی خود عاملی برای ایجاد حادثه نخواهند بود.
- آموزش کارکنان: تمامی کاربرانی که با این دستگاه ها سروکار دارند، باید با نحوه عملکرد و اخطارهای ایمنی آن آشنا باشند. آموزش مناسب، کلید جلوگیری از حوادث ناگوار است.
نتیجه گیری
در یک سیستم هیدرولیک که عملکرد آن وابستگی بالایی به دقت فشار دارد، استفاده از ترانسمیتر فشار هیدرولیک انتخابی هوشمندانه است. این دستگاه نقش چشم و گوش سیستم کنترل را بازی می کند و هرگونه تغییر در فشار را به سرعت به اپراتور یا واحد کنترل اعلام می نماید. از خطوط تولید و صنایع خودروسازی تا پتروشیمی، نفت و گاز و ماشین آلات سنگین، همه و همه برای عملکرد بهینه نیازمند اطلاعات لحظه ای از فشار هستند.
با انتخاب درست ترانسمیتر، رعایت اصول نصب و نکات ایمنی، علاوه بر افزایش عمر مفید دستگاه، از حوادث ناشی از افزایش یا کاهش ناگهانی فشار جلوگیری می شود. همچنین برنامه ریزی منظم برای کالیبراسیون و نگهداری پیشگیرانه می تواند عملکرد دقیق و قابل اعتماد این ابزار را برای سال های متمادی تضمین کند.
در نهایت، هر پروژه صنعتی منحصربه فرد است و شرایط و الزامات متفاوتی دارد. بنابراین، پیش از خرید و راه اندازی، بهتر است با مشاوران و کارشناسان فنی مشورت کنید تا بهترین ترانسمیتر فشار هیدرولیک را انتخاب کرده و بدون دغدغه از سلامت و ایمنی سیستم خود اطمینان حاصل کنید. به این ترتیب می توانید با خاطری آسوده، به حداکثر راندمان و کمترین هزینه های نگهداری در سیستم هیدرولیک خود دست پیدا کنید.
